Beschreibung
Premium-UCI-Härteprüfgerät für Rockwell, Brinell und Vickers

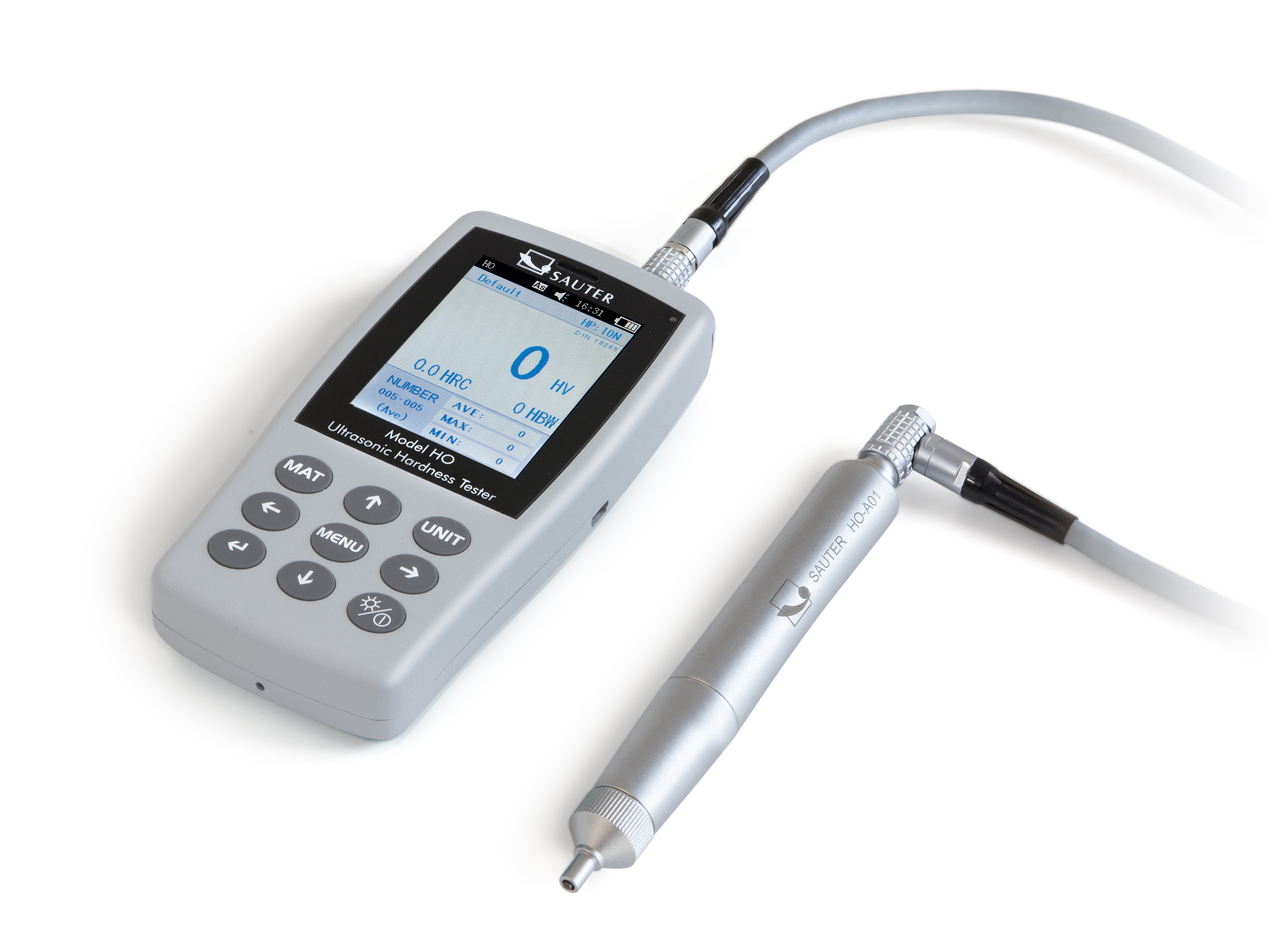

UCI-Härteprüfgerät HO 10K, Härteskala HV 10, 100 N, Sonde ∅ 18 mm
- Anwendung: Dieses Ultraschall-Härteprüfgerät ist ideal für mobile Härteprüfungen geeignet, bei denen großer Wert auf schnelle und präzise Ergebnisse gelegt wird
- Prinzip: Das SAUTER HO misst mittels eines Schwingstabes, der mit Ultraschallfrequenz schwingt und mit einer definierten Prüfkraft auf die Probe gedrückt wird. Am unteren Ende befindet sich ein Vickers-Eindringkörper. Seine Resonanzfrequenz erhöht sich, sobald er bei der Erzeugung des Eindrucks mit der Probe in Kontakt gebracht wird. Die dadurch entstehende Resonanzfrequenzverschiebung wird durch eine entsprechende Gerätejustierung der entsprechenden Vickershärte zugeordnet
- Beispiele: Das SAUTER HO Ultraschall-Härteprüfsystem wird vor allem verwendet für die Messung von kleinen Schmiedeteilen, Gussteilen, Schweißpunkten, Stanzteilen, Gusswerkzeugen, Kugellagern und Flanken von Zahnrädern, sowie zur Messung nach Wärme oder Hitzeeinfluss
- Vorteile gegenüber Rockwell und Brinell: Nahezu zerstörungsfreie Prüfung durch kleinere Prüfkraft und dadurch lediglich mikroskopisch kleinen Eindringkrater
- Vorteile gegenüber Vickers: Die anspruchsvolle optische Messung entfällt. Hierdurch kann direkt vor Ort, z. B. an einem fest verbauten Werkstück, gemessen werden
- Vorteile gegenüber Leeb: Die hohe Anforderung an das Eigengewicht des Prüfobjekts entfällt weitgehend
- Standards: Das Gerät erfüllt diese technische Normen: DIN 50159-1; ASTM-A1038-2005; JB/T9377-2013
- Messdatenspeicher sichert bis zu 1000 Messwertgruppen à 20 Einzelwerte

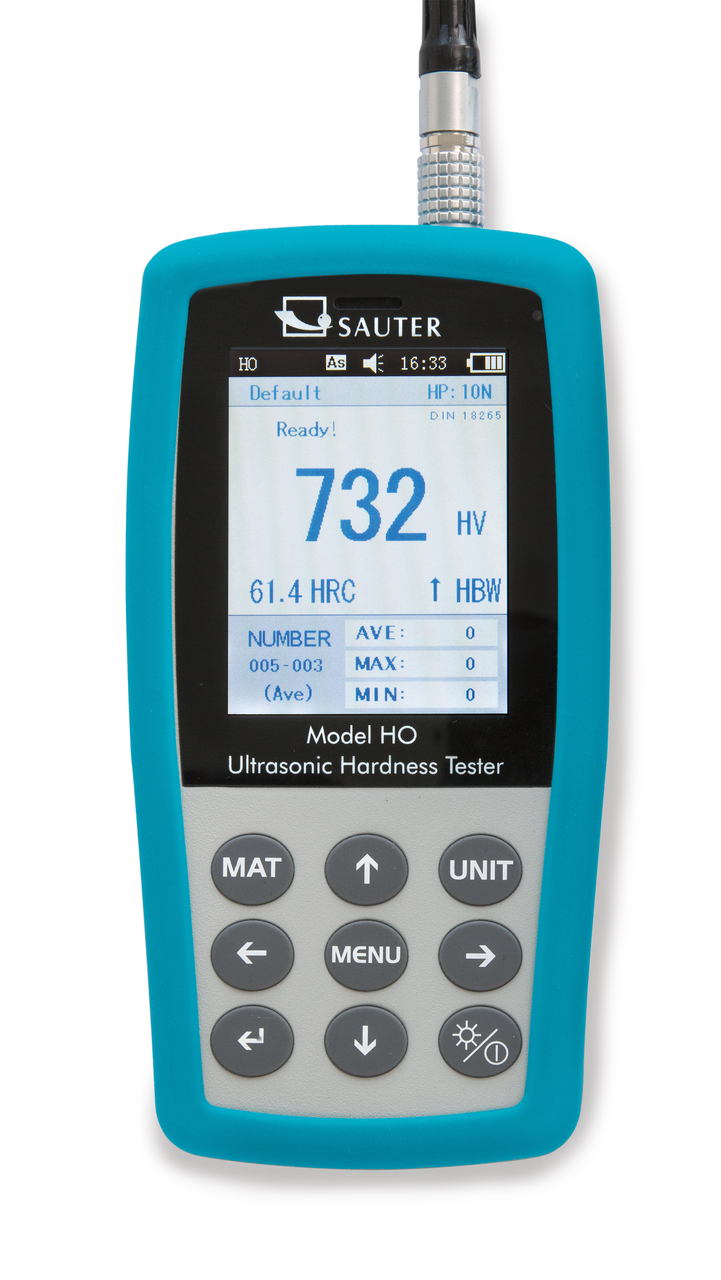

- Mini-Statistik-Funktion: Anzeige des Messergebnisses, der Anzahl der Messungen, des maximalen und des minimalen Wertes, sowie des Durchschnittswertes und der Standardabweichung
- Kalibrierung: Das Gerät kann sowohl auf normierte Härtevergleichsplatten als auch auf bis zu 20 Referenzkalibrierwerte eingestellt werden. Dadurch wird ein schnelles Messen verschiedener Werkstoffe möglich, ohne das Gerät jeweils neu auf die einzelnen Materialien einjustieren zu müssen

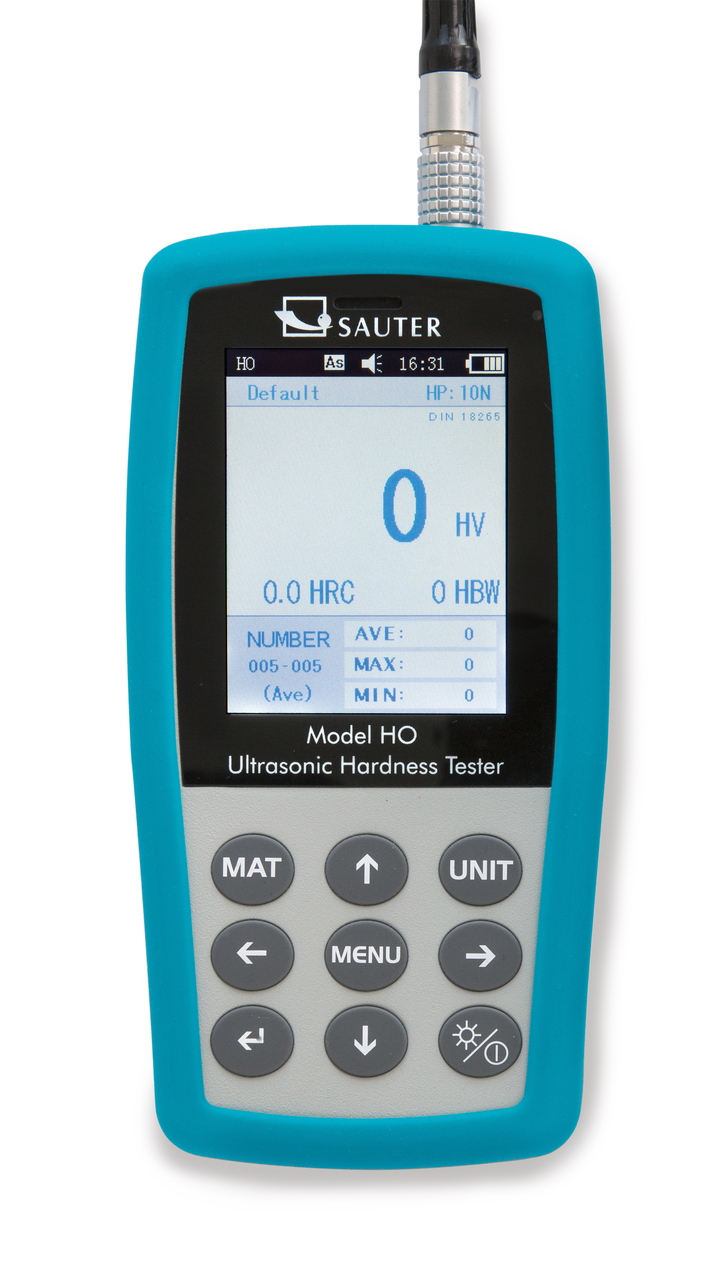

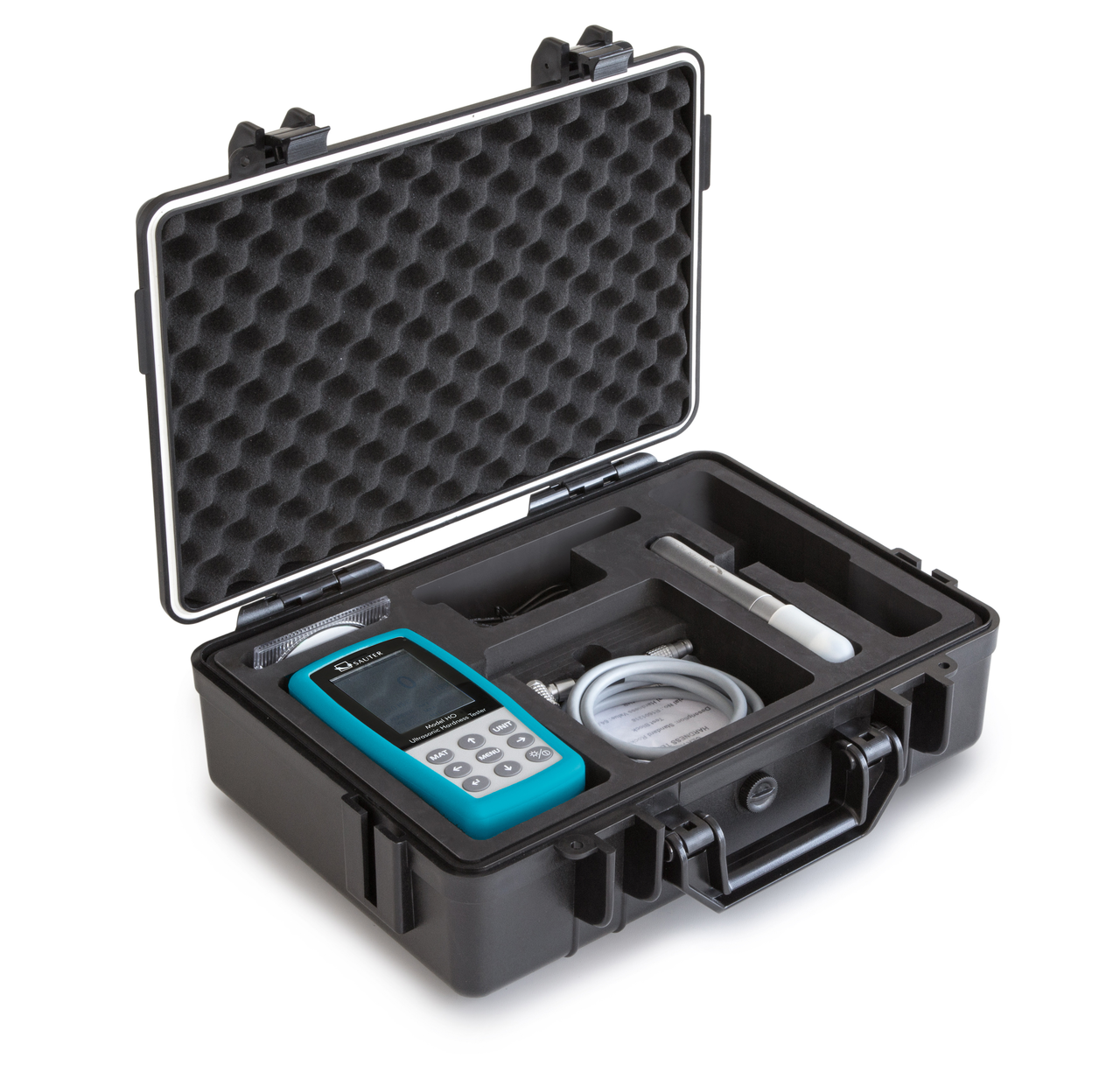

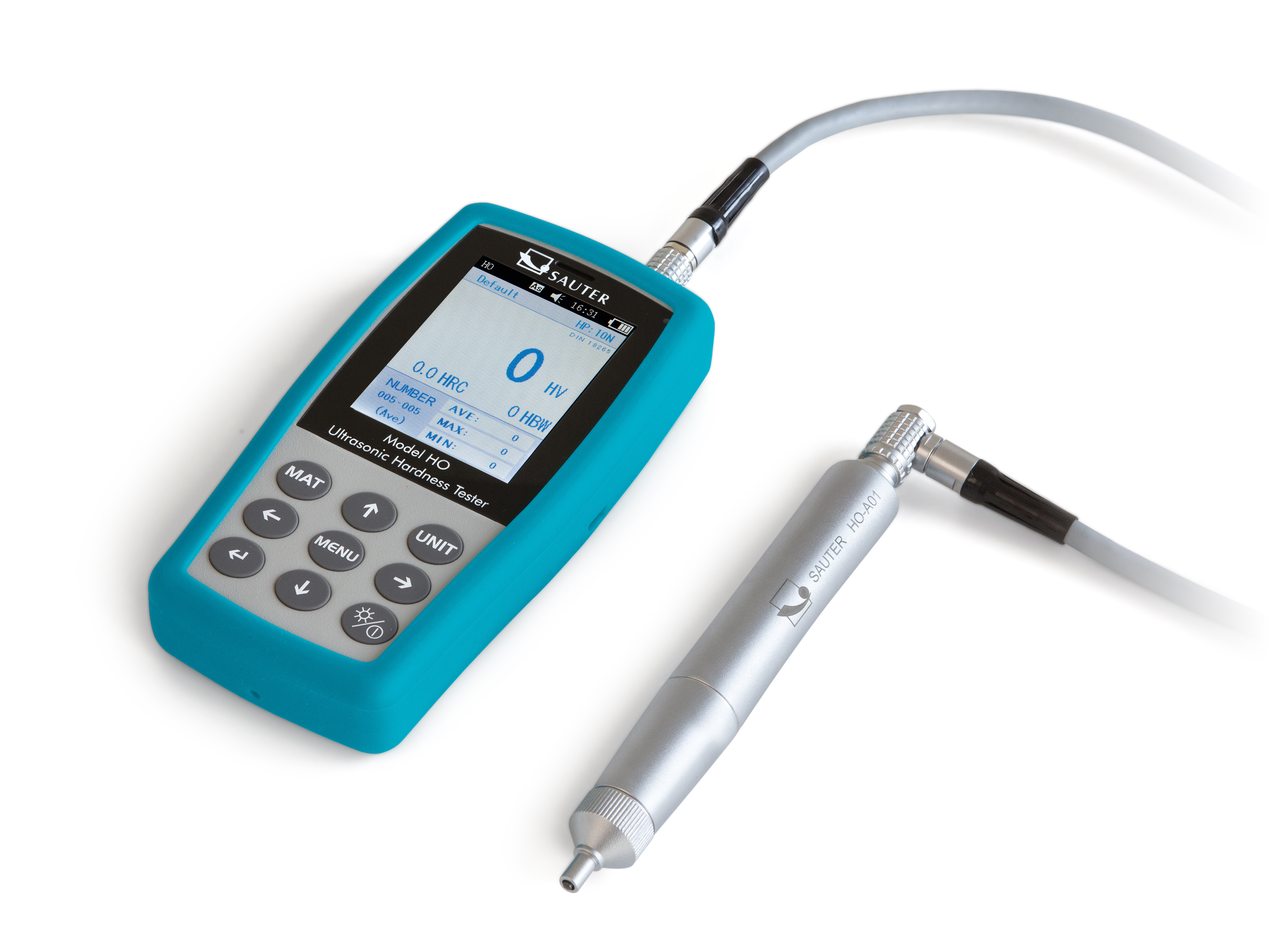

- Lieferumfang: Härtevergleichsblock (ca. 61 HRC), USB Kabel, Displayeinheit, UCI-Sensoreinheit, Transportkoffer, Software zur Übertragung der gespeicherten Daten an den PC, Schutzhülle (türkis), weiteres Zubehör
Prüfkraft: 100 N
Einheiten: HL
HV
HB
HRB
HRC
MPa
HRA
Antriebsart: manuell
UCI Härteprüfer Max d= HB,HL,HRB,HRC,HV,MPa | für HV 10
- Maschinenbau und Feinmechanik
- Automobilindustrie
- Werkzeug- und Formenbau
- Luft- und Raumfahrt
- Forschung und Entwicklung
- Medizintechnik
STANDARD: Kalibrier-Block enthalten, Geräteinterner Speicher, Datenschnittstelle USB, Statistik-Funktion, PC Software, Einheiten umschaltbar, Wiederaufladbarer Akku, Steckernetzteil 230V/50 Hz, Paketversand 1 Tag
OPTION: Werkskalibrierung (ISO)
🚚 kostenfreie Lieferung innerhalb der Europäischen Union: ✔
ausgenommen Malta und Zypern
Technische Daten
Abmessungen Gehäuse (B×T×H): 28×83×160 mm
Einheiten: HL, HV, HB, HRB, HRC, MPa, HRA
- Messbereiche: HRC: 20,3–68; HRB: 41–100; HRA: 61-85,6; HV: 80–1599; HB: 76–618; Zugfestigkeit: 255–2180 N/mm²
- Messgenauigkeit: ± 3 % HV; ± 1,5 HR; ± 3 % HB
- Anzeigeeinheiten: HRC, HV, HBS, HBW, HK, HRA, HRD, HR15N, HR30N, HR45N, HS, HRF, HR15T, HR30T, HR45T, HRB

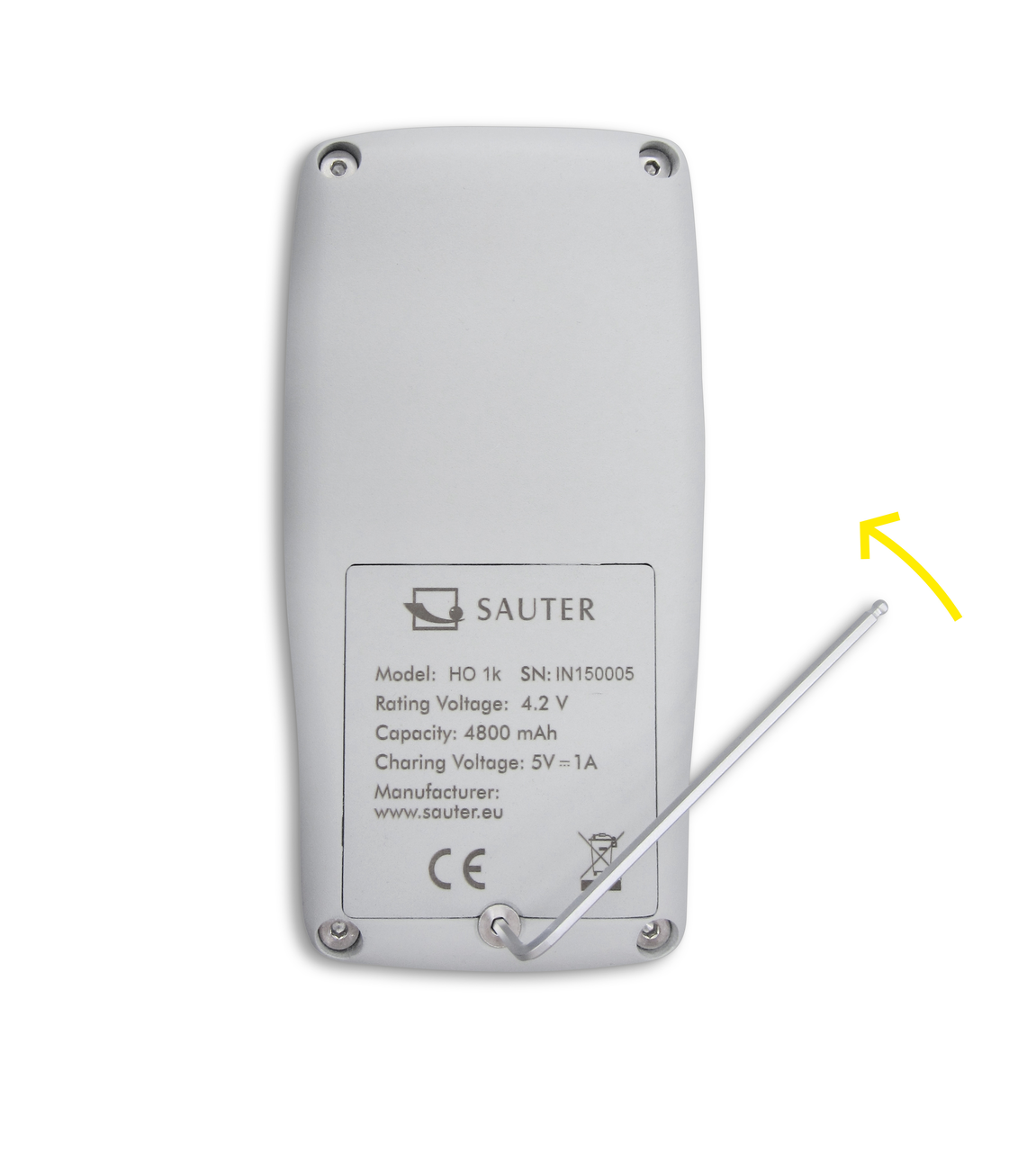

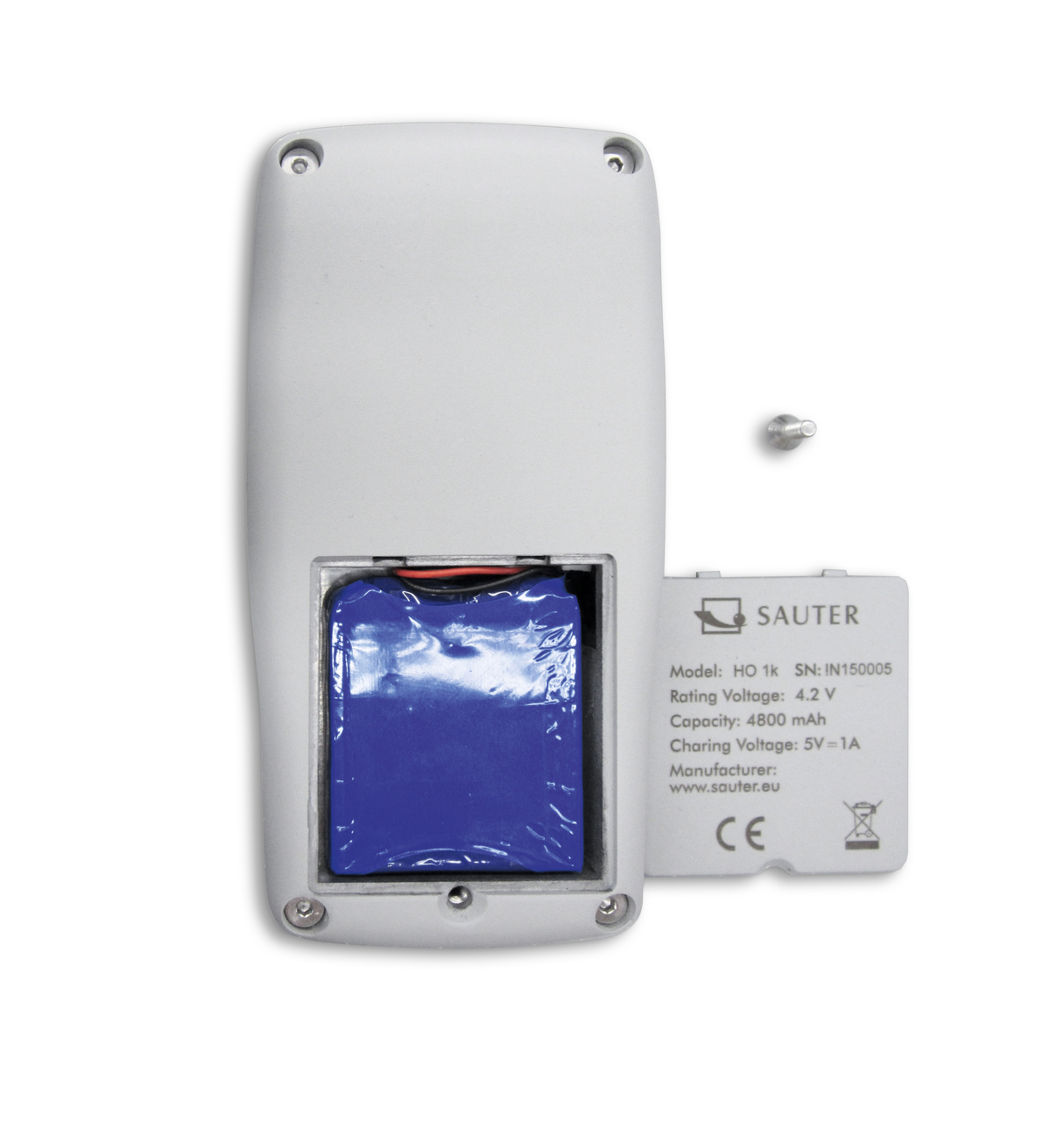

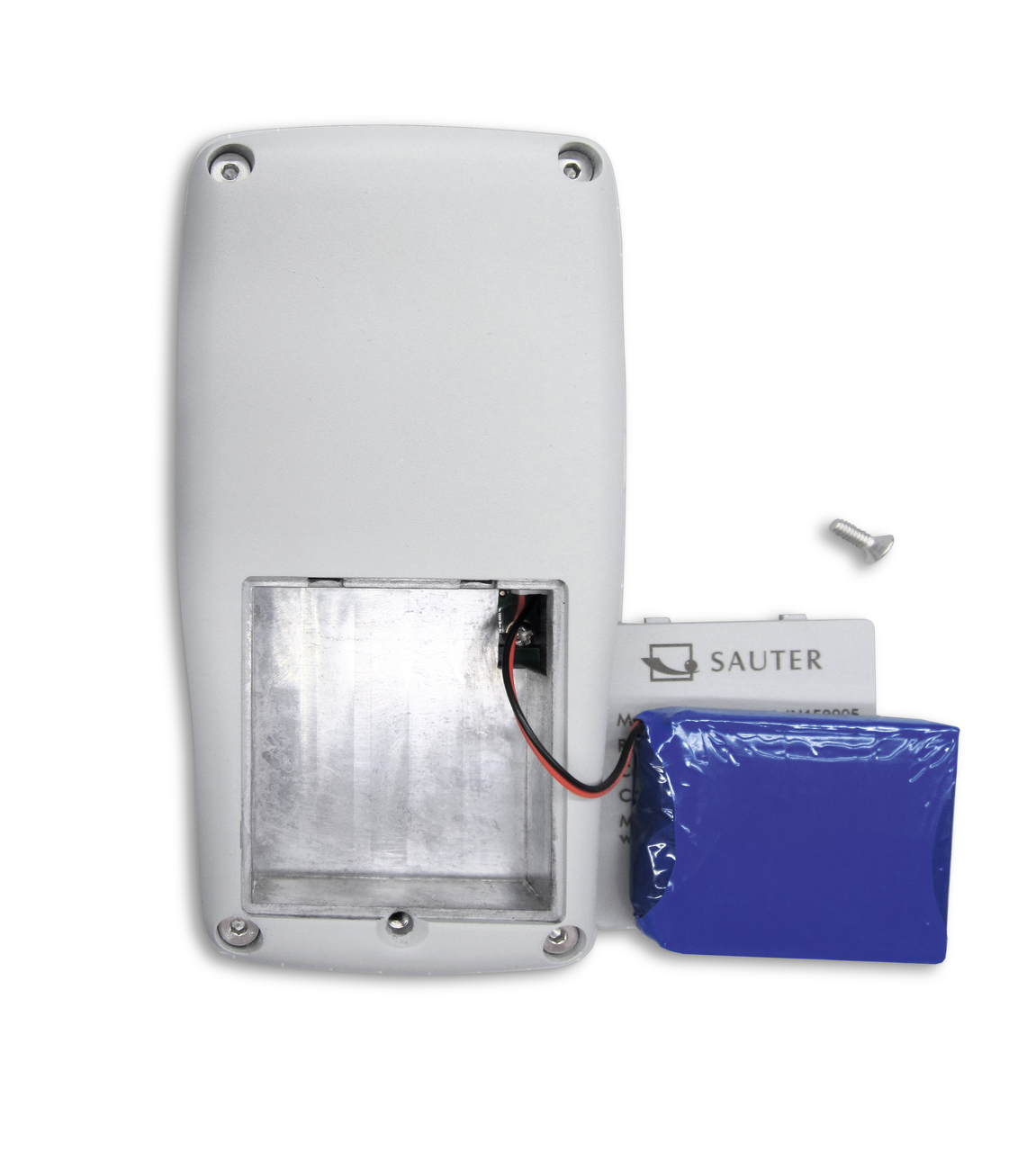

- Akkubetrieb intern, im Lieferumfang enthalten, Betriebsdauer bis zu 12 h ohne Hinterleuchtung, Ladezeit ca. 8 h
- Mindestgewicht des Prüfstücks: 300 g bei direkter Messung mit dem Sensor (inklusive); 100 g mit Stützring (optional)
- Mindestdicke des Prüfobjekts: 2 mm
- Mindestabmessungen der Prüfflächengröße: ca. 5×5 mm (empfohlen)
- Gesamtabmessungen B×T×H
- Nettogewicht ca. 0,90 kg
