Beschreibung
SAUTER Datenübertragungssoftware für Kraft-Weg-Messungen AFH LD
Datenübertragungssoftware für Kraft-Weg-Messungen
- Die Software AFH LD ist für alle Anwendungen konzipiert, bei denen die Kraft in Abhängigkeit zur Distanz gesucht ist. Typischerweise sind diese Kraftverläufe bei Eindringungs- oder Auszugsversuchen gefragt
- Das Programm fragt gleichzeitig die Messdaten eines Kraftmessgerätes, z. B. SAUTER FH, sowie eines Längenmessgerätes, z. B. SAUTER LB bzw. SAUTER LD ab

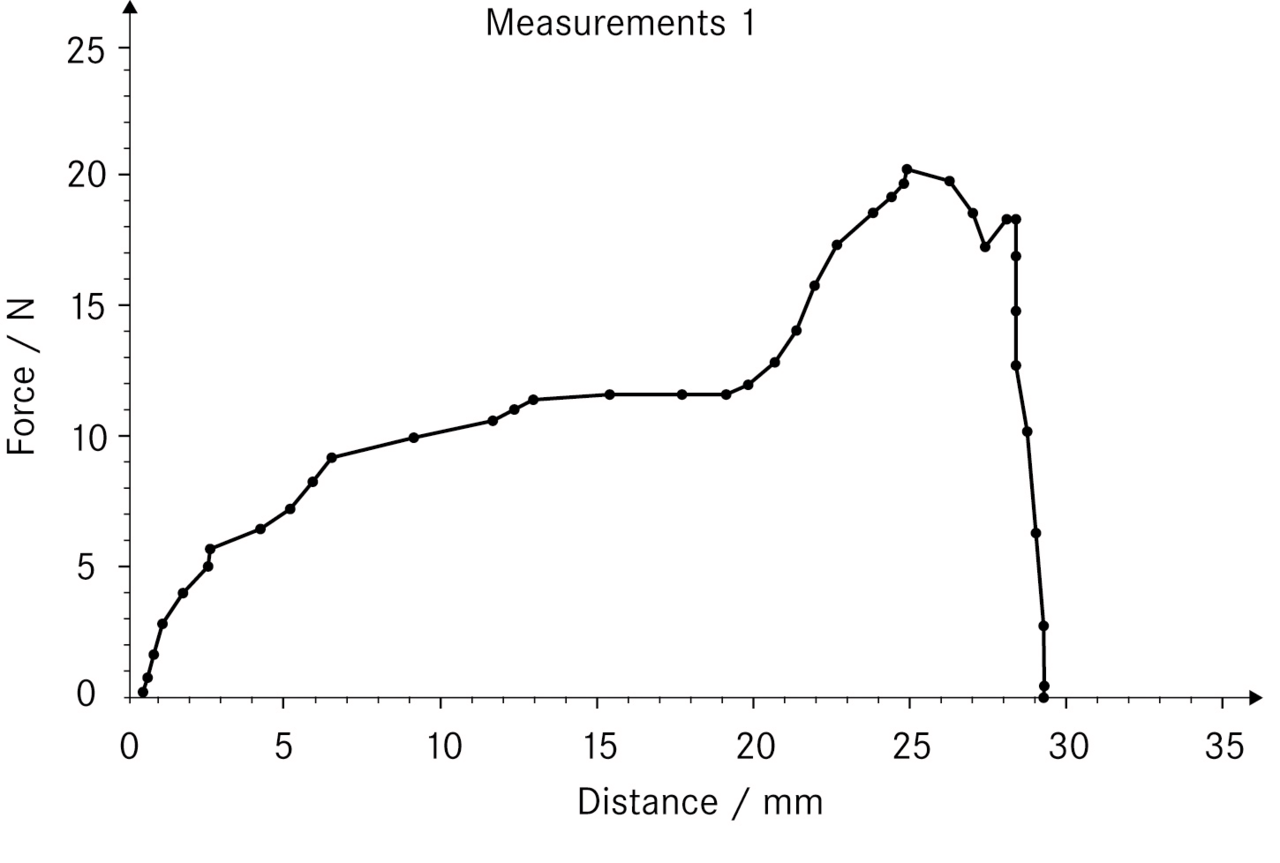

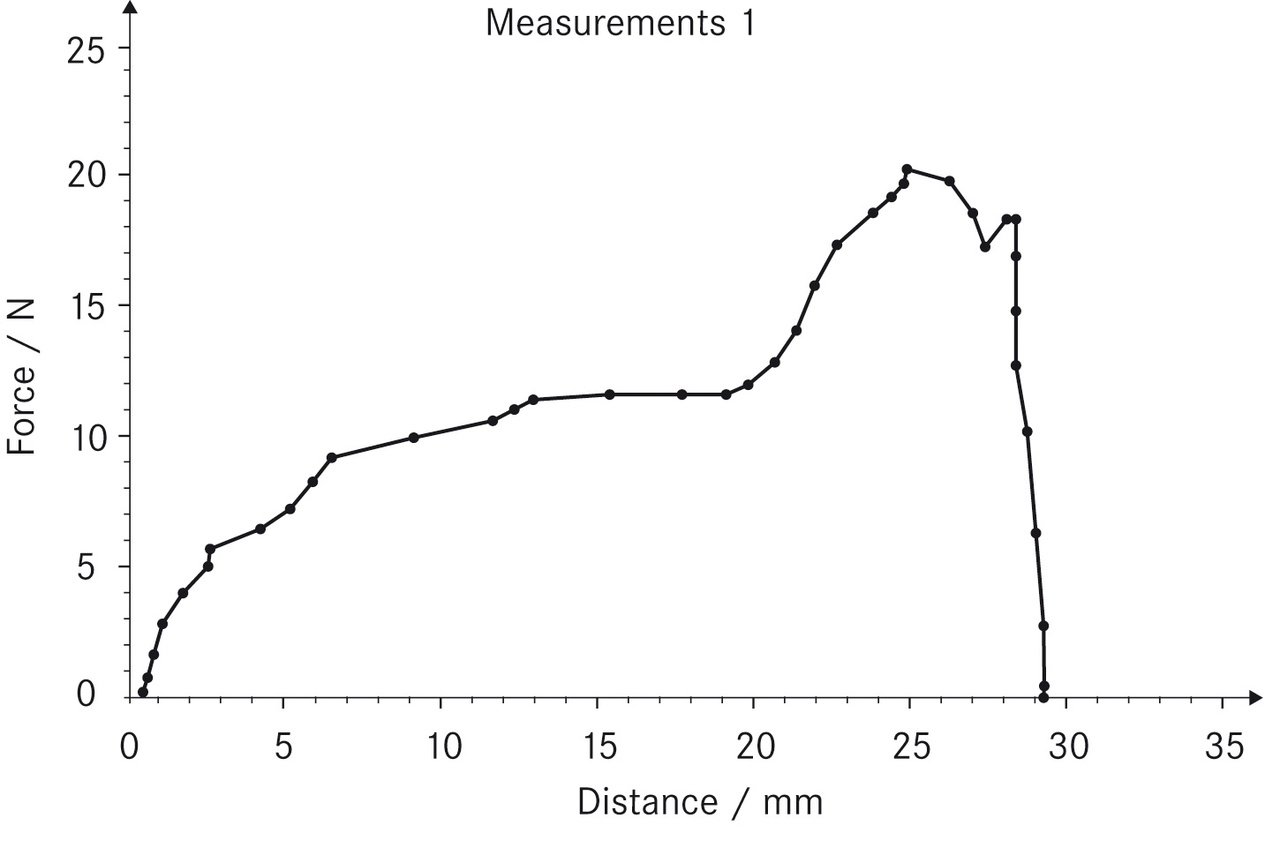

- Die Messdaten der beiden Instrumente werden kontinuierlich an den PC übertragen, von der Software AFH LD synchronisiert und als Grafik sowie als freies Datenformat zur einfachen Verarbeitung in Microsoft Excel® ausgegeben
- Die Software AFH LD ist kompatibel mit allen Geräten der Serien SAUTER FC, FH, FL, FS

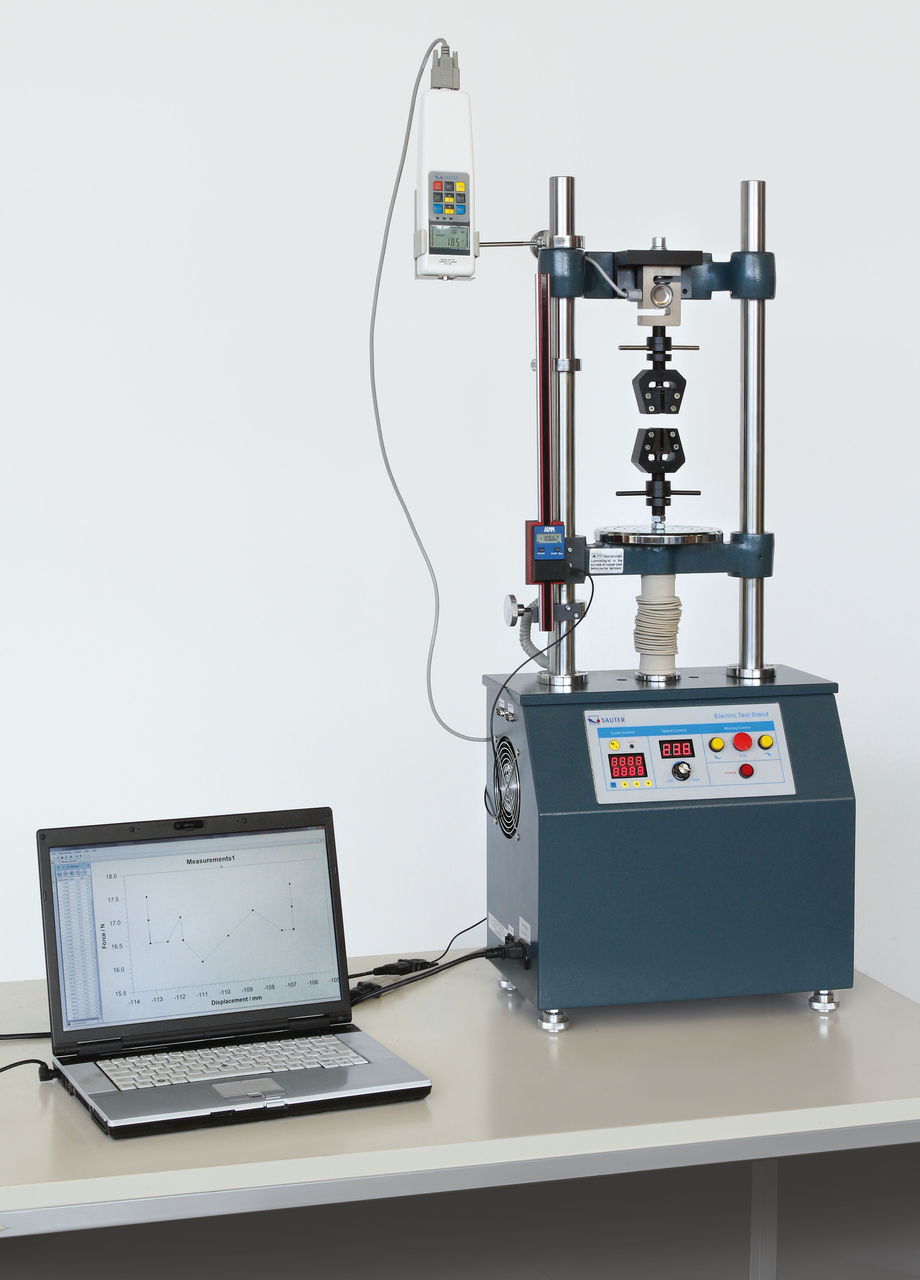

- Diese Messinstrumente werden in der Regel in Verbindung mit SAUTER Prüfständen, insbesondere der Serie SAUTER TVM-N und TVS, eingesetzt. Aber auch die Verwendung an mechanischen Prüfmaschinen ist möglich
- Weitere Auswertefunktionen:
– Ausdehnung des Prüfobjekts
– Zug- und Druckkraft
– Belastungstest
– Archivierung der aufgezeichneten Daten - Lieferumfang SAUTER AFH LD:
– Software AFH LD auf DVD
– Bedienungsanleitung
– Schnittstellenkabel RS-232 für FH (FH-A01)
– Schnittstellenkabel USB für FL (FL-A01) - Kompatibel mit folgendem Betriebssystem: Microsoft Windows 10, 11®
- Bestellbeispiel für ein komplettes Prüfsystem:
– FH 5K (Digitales Kraftmessgerät)
– LB 300-2 (Digitales Längenmessgerät)
– AFH FD (Kraft-Weg-Software)
– TVM 5000N230N* (Prüfstand)
– LB-A02* (Montage LB an Prüfstand)
– 2× AFH 12 (RS-232/USB-Adapter)
– AC 04* (Aufnahme Prüfobjekt)
– 963-163* (Kalibrierung Kraft)
– 961-150* (Kalibrierung Länge)
* nicht zwingend für den Betrieb der Software AFH FD erforderlich - Kraft-Weg-Software, jedoch nur in Verbindung mit einem Längenmessgerät der SAUTER LD Serie
Versand durch Paketdienst.
Pakete liefern wir versandkostenfrei innerhalb der Europäischen Union.
Technische Daten
- Daten-Aufzeichnungsrate max. 3 Hz (speziell in Kombination mit SAUTER FH und SAUTER LB)
- Daten-Aufzeichnungsrate max. 25 Hz (in Kombination mit SAUTER LD, abhängig vom Messinstrument)
Abmessungen: k. A., 0,20 kg
Material Gehäuse: k. A.
Software für FC, FH, FH-EXT/UK, FL, FL-M/TM
STANDARD: Expresslieferung möglich
Dokumente
Einzelprospekt AFH LD
Technische Daten AFH LD
Bedienungsanleitung AFH LD
Hersteller: Sauter
Artikelnummer: AFH LD
Zolltarifnummer: 85234910
WEEE Reg.-Nr. EAR: DE 808212000 | P15
Kontaktinformation gem. Art. 19 EU GPSR: siehe GPSR
Konformitätsbewertung (CE) und Sicherheitshinweise, falls anwendbar, in der Bedienungsanleitung AFH LD sowie im Sicherheitsdatenblatt
